门铃系统与门禁系统是小区必备的两个系统！给小区提供定的安全性与方便性。我现场简单接了一下设备，门禁与门铃的接线图，从左到右，从上往下，第一排第一个是空气开关，2是门铃电源，3是语音模块，4是分配器。第二排非可是门铃，可视门铃，门口机。第三排第一个插座，2开门按钮(里头藏有嵌入式读卡器），3门禁电源（里头藏有开门继电器），4磁力锁，这只是小区里的冰山一角。小伙伴们好呀，我是你们的老朋友小云。最近有很多小伙伴在后台给小云留下一些问题，那么今天小云就来解答一下大家的疑惑，首先我们要聊的是：门铃开关接线示意图(安装教程)

• 门铃开关接线示意图的制作方法是什么
• 门铃开关接线示意图的作用是什么
• 门铃开关接线示意图中的各个部分有什么功能
• 门铃开关接线示意图中需要注意哪些细节

门铃开关接线示意图的制作方法是什么

门铃开关接线示意图的制作方法是通过正确连接门铃开关的电路，以确保门铃能够正常工作。下面将对标题所描述的问题进行相关知识扩展科普。

门铃开关接线示意图的制作需要了解门铃开关的基本原理。门铃开关通常由一个按钮和一个电铃组成，按钮通过按下来触发电铃的响声。在电路中，按钮充当开关，当按钮按下时，电路闭合，电流流动，电铃响起。

门铃开关接线示意图的制作需要掌握电路的基本知识。在电路中，有两个主要的电线，即电源线和负载线。电源线通常连接到电源的正极，而负载线则连接到负载（如电铃）的正极。通过正确连接这两根电线，可以实现门铃的正常工作。

门铃开关接线示意图的制作还需要了解电路中的连接方式。一种常见的连接方式是串联连接，即将电源线和负载线依次连接起来，形成一个闭合的电路。另一种连接方式是并联连接，即将电源线和负载线同时连接到一个节点上，形成一个并行的电路。

门铃开关接线示意图的制作还需要考虑电线的颜色和标记。通常情况下，电源线会用红色表示，负载线则用黑色表示。为了方便理解和识别，可以在示意图中使用箭头或其他符号来表示电流的流动方向。

门铃开关接线示意图的制作方法包括了理解门铃开关的基本原理、掌握电路的基本知识、了解电路中的连接方式以及考虑电线的颜色和标记。通过正确制作门铃开关接线示意图，可以确保门铃能够正常工作，并带来便利和安全。

可视门铃接线图

电路组成

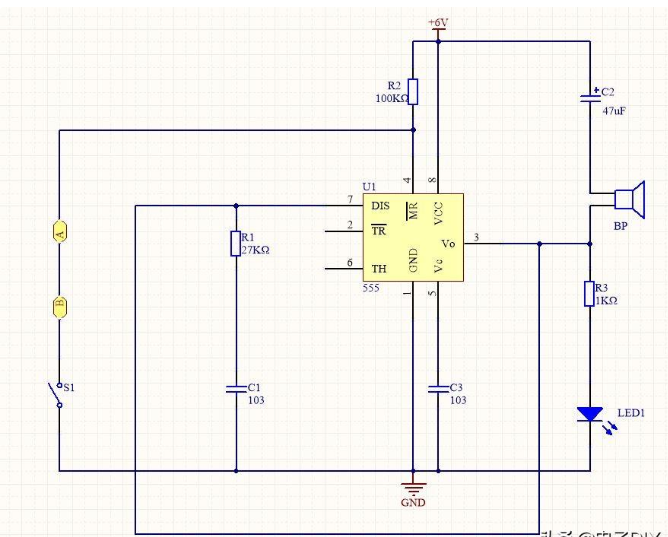

S1是门铃按钮开关，555连接成音频振荡电路，LED可以作为发光指示，BP作为报警装置，A与B之间用细导线连通，该细导线可沿大门、窗户、走道等处安置，灵活应用，既要方便日常生活，又要隐蔽并起防盗作用。在本电路实验中，A-B可以先用插接线临时代替。

原理简介

平时A-B处于连通状态，555芯片的第4脚复位端处于低电平，故555处于复位状态，不振荡，LED1不发光，扬声器也无声。

当有人按下S1按钮开关时，555芯片的第4脚处于高电平，555芯片立刻振荡，LED1发光，扬声器发生声。

当有人松开S1按钮开关后，555芯片停止振荡，恢复复位时的状态。

当盗窃犯破门破窗把A-B之间连接的导线切断后，555芯片就会连续振荡不止，于是LED1一直发光，扬声器发声连续不断的报警声。

实验提示

门铃开关使用“常闭”触点方式，一方面是配合A-B防盗线，另一方面可以增加使用寿命，不易生锈以致接触不良。

门铃开关接线示意图的作用是什么

门铃开关接线示意图的作用是为了帮助我们正确地连接门铃开关的电路，确保门铃能够正常工作。接线示意图通常使用符号和线条来表示电路中的各个元件和连接方式，让我们能够清晰地了解门铃开关的接线方式。

门铃开关接线示意图可以告诉我们门铃开关的电路连接方式。在示意图中，我们可以看到不同的符号代表不同的元件，例如电源、开关、铃铛等。通过这些符号的组合和线条的连接方式，我们可以明确了解门铃开关的电路结构。

接线示意图可以帮助我们理解门铃开关的工作原理。示意图中的线条表示电流的流动路径，我们可以通过观察线条的连接方式，了解电流是如何从电源流向铃铛的。这有助于我们理解门铃开关是如何通过开关的操作来控制铃铛的响铃。

接线示意图还可以帮助我们排除门铃开关故障。如果门铃无法正常工作，我们可以通过对照示意图检查电路连接是否正确。如果发现连接错误或者元件损坏，我们可以及时修复或更换，以恢复门铃的正常功能。

门铃开关接线示意图的作用是提供了一个清晰的电路连接图，帮助我们正确连接门铃开关，理解其工作原理，并排除故障。这样，我们就能够确保门铃能够正常工作，方便我们及时知晓有人来访。

门铃开关接线示意图中的各个部分有什么功能

门铃开关接线示意图中的各个部分有着不同的功能。接线示意图中的开关是门铃的主要控制部分，它可以打开或关闭门铃电路。当我们按下门铃开关时，电路会闭合，电流就会流动，从而触发门铃响起。示意图中的电源线连接到门铃的电源，通常是一个电池或者是通过电线连接到家庭电源。电源提供所需的电能来驱动门铃的正常运行。示意图中的铃声装置是门铃的声音发出部分，它会发出特定的音频信号来提醒我们有人按门铃。示意图中的接地线起到接地保护的作用，它将多余的电流引导到地面，以确保门铃电路的安全运行。

扩展科普知识：门铃开关接线示意图涉及到了一些基础的电路原理。在门铃电路中，开关的作用是通过闭合或断开电路来控制电流的流动。当我们按下门铃开关时，电路闭合，电流从电源线流过开关，进入铃声装置，触发铃声的发出。而当我们松开开关时，电路断开，电流停止流动，铃声也停止。这个过程是通过门铃电路中的导线、电源、开关和铃声装置之间的正确连接来实现的。

门铃电路中的电源可以是一个电池，也可以是通过电线连接到家庭电源。电池通常是门铃的独立电源，它提供所需的电能来驱动门铃的正常运行。而通过电线连接到家庭电源的门铃，则可以通过家庭电源的供电来工作。这样的门铃通常需要通过变压器将家庭电源的电压调整到适合门铃工作的电压范围。

门铃电路中的接地线起到接地保护的作用。接地是将电器设备的金属外壳或导线与地面连接起来，以确保电器设备的安全使用。在门铃电路中，接地线将多余的电流引导到地面，避免电流通过人体或其他设备而造成触电等危险情况。

门铃开关接线示意图中的各个部分分别具有控制门铃电路开关、提供电源、发出铃声和接地保护的功能。这些部分的正确连接和运作，能够保证门铃的正常工作和安全使用。

门铃开关接线示意图中需要注意哪些细节

门铃开关接线示意图中需要注意的细节有很多。我们需要确保门铃开关接线图中的线路连接正确。这意味着我们需要仔细检查每个线头的连接位置，确保它们与图中的示意图一致。如果连接错误，门铃可能无法正常工作，甚至可能导致电路短路或电器损坏。

我们需要注意接线图中的电源线和接地线。电源线通常是红色或黑色的线，而接地线则是绿色或黄绿色的线。在接线过程中，我们必须确保电源线正确连接到门铃的正极，而接地线则连接到门铃的接地端。这样可以确保门铃的安全运行，并防止电击等危险。

门铃开关接线图中还可能包含其他组件，如电阻、电容、开关等。我们需要了解这些组件的作用和正确的连接方式。例如，电阻可以用来调整门铃的音量，而电容则可以用来滤除电源中的噪声。正确连接这些组件可以确保门铃的正常工作，并提供所需的功能。

门铃开关接线图中还可能包含不同类型的开关，如按钮开关或触摸开关。我们需要根据实际情况选择合适的开关，并确保它们正确连接到门铃电路中。如果开关连接错误，门铃可能无法正常工作或无法正确响应用户的操作。

门铃开关接线示意图中需要注意的细节包括正确连接线路、注意电源线和接地线的连接、了解其他组件的作用和正确连接方式，以及选择合适的开关并正确连接。通过遵循这些细节，我们可以确保门铃的正常工作和安全运行。
