门禁系统有各种各样的品牌，原理都是一样，这是我网上买的一套，准备给小区花园门安装。下面详细教大家接线。。各位亲爱的读者，今天我想和你们分享一些与普通门铃接线图有关的最新知识，希望能够为你们的生活、工作带来帮助。

• 普通门铃接线图如何接线
• 普通门铃接线图组成部分
• 普通门铃接线图的接线原理是什么
• 普通门铃接线图的接线步骤是怎样的

普通门铃接线图如何接线

普通门铃接线图的接线方法其实并不复杂。一般来说，普通门铃接线图中会有两个主要的部分：门铃按钮和接收器。门铃按钮是安装在门外的，当有人按下按钮时，会触发接收器发出声音或者光亮信号。

让我们来看看门铃按钮的接线。门铃按钮通常有两个线，一个是红色的正极线，另一个是黑色的负极线。这两根线需要分别连接到接收器上的相应位置。一般来说，红色正极线需要连接到接收器的“正极”或“+”位置，而黑色负极线需要连接到接收器的“负极”或“-”位置。

接收器的接线也很简单。接收器通常有两个线，一个是红色的正极线，另一个是黑色的负极线。这两根线需要分别连接到电源上的相应位置。红色正极线需要连接到电源的“正极”或“+”位置，而黑色负极线需要连接到电源的“负极”或“-”位置。

除了上述基本的接线方法，还有一些相关的知识需要了解。门铃按钮和接收器之间的线路应该是完整的，不能有断开或者短路的情况。接收器所连接的电源应该是稳定的，以保证门铃的正常工作。门铃按钮和接收器的距离也需要注意，一般来说，距离过远会导致信号衰减，影响门铃的响应效果。

普通门铃接线图的接线方法并不复杂。只需要将门铃按钮和接收器的正负极线分别连接到相应的位置即可。同时，还需要注意线路的完整性、电源的稳定性和按钮与接收器的距离等因素。希望以上的解答能对您有所帮助。

门铃接线一般有两种常见的接线方法：

1. 直接接通电源：将门铃的正极和负极分别连接到电源的正负极上。这种接线方式简单直接，但需要保证门铃接通电源时能正常工作，因此需要在门铃上安装电源开关或者使用电源插座。

2. 并联接线：将门铃的正极和负极分别连接到电源的正负极上，同时将门铃的正极和负极分别连接到一个按钮上。当按下按钮时，门铃接通电源，发出声音。这种接线方式需要使用按钮作为触发器，按下按钮才能启动门铃，适用于需要手动控制门铃声音的情况。

无论采用哪种接线方式，都需要确保门铃的电源稳定可靠，并且接线无误，以确保门铃能正常工作。如果不确定接线的方法或有其他疑问，建议请专业电工进行安装和接线。
普通门铃怎么接线
5芯线对讲门铃接线方式如下： 主机出来的5芯线分别是 红（+V）+12V、白（TXD）数据发送、黑（RXD）数据接收、绿（GND）地线、蓝 （ALM）联网信号，分别对讲分机的排线是 黑、红、黄、绿、白 （+12 RXDTXDGNDALM ） 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。

门禁系统接线方法如下：

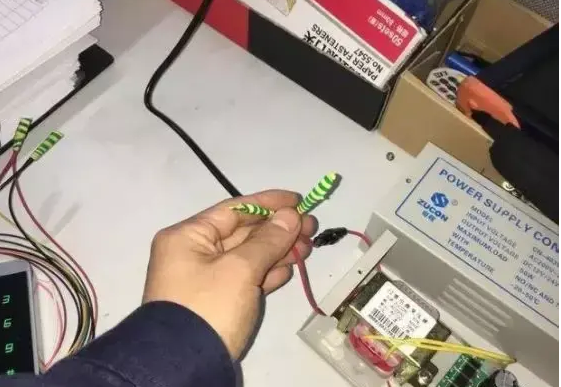

1、门禁主机上的正12伏、GND端接门禁电源的正12V、GND端；

2、电控锁正端接门禁电源的NO或NC端，通常接法接到NC端。电控锁负端接门禁电源的GND端；

3、门禁主机上的PUSH端，接门禁电源的PUSH端。门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端；

4、若另一端接出门按钮，出门按钮的2根连线接到门禁主机的出门按钮端和GND端，或者接入到门禁电源的PUSH端和GND端；

5、若另一端接读卡器，读卡器连线接入门禁主机的对应信号端。

普通门铃接线图组成部分

普通门铃接线图的组成部分包括电源线、按键开关、铃声装置和连接线。

电源线是门铃接线图中必不可少的一部分。它通常连接门铃系统与电源之间，为门铃提供所需的电能。电源线一般由两根线组成，一根连接到门铃系统的正极，另一根连接到负极。

按键开关也是门铃接线图中的重要组成部分。按键开关通常安装在门外，供访客按下以触发门铃响起。按键开关一般由两个触点组成，当按下时，触点会闭合，使电流通过门铃系统，从而触发铃声装置。

门铃接线图还包括铃声装置。铃声装置是门铃系统的核心部件，负责发出声音以提醒屋内的人有访客到来。铃声装置通常由一个电磁铁和一个铃铛组成。当按键开关闭合时，电流通过电磁铁，产生磁场吸引铃铛，从而发出清脆的铃声。

连接线是门铃接线图中连接各个组件的关键。连接线通常由绝缘材料包裹，以防止电流泄露或短路。连接线的长度和规格需根据实际情况进行选择，以确保信号传输的稳定性和可靠性。

普通门铃接线图的组成部分包括电源线、按键开关、铃声装置和连接线。了解这些组成部分的作用和原理，可以帮助我们更好地理解门铃的工作原理，并在需要时进行维修和更换。

普通门铃接线图的接线原理是什么

普通门铃接线图的接线原理是将门铃按钮与铃声装置之间建立一个电路连接，当按下门铃按钮时，电流通过电路，触发铃声装置发出声音。

接下来，我们来扩展一些与普通门铃接线原理相关的知识。

1. 电路连接方式：普通门铃接线图一般采用串联电路连接方式。串联电路中，电流只有一个路径可以流通，因此当门铃按钮被按下时，电流可以顺利通过电路，触发铃声装置发出声音。

2. 电源供电：普通门铃通常使用低压直流电源供电，常见的是使用电池或者通过变压器将交流电转换为直流电。这样做的好处是安全可靠，而且不会对家庭用电产生干扰。

3. 门铃按钮：门铃按钮是门铃系统的输入设备，一般安装在门外。当访客按下门铃按钮时，按钮内部的触点会闭合，导通电路，使得电流可以流通到铃声装置，从而触发铃声。

4. 铃声装置：铃声装置是门铃系统的输出设备，一般安装在室内。当门铃按钮被按下，电流流通到铃声装置时，铃声装置内的电磁铁会受到电流的作用而产生磁场，磁场将吸引铃铛或者发声装置，从而发出声音。

总结起来，普通门铃接线图的接线原理是通过串联电路连接门铃按钮和铃声装置，当门铃按钮被按下时，电流流通到铃声装置，触发铃声装置发出声音。这种接线方式简单可靠，适用于家庭门铃系统。

普通门铃接线图的接线步骤是怎样的

普通门铃接线图的接线步骤是相对简单的。接线图通常包括一个按钮和一个铃铛，按钮通过导线与铃铛相连，当按钮被按下时，电流通过导线流向铃铛，使其发出声音。

接线图的关键是正确连接按钮和铃铛。需要确认按钮和铃铛的位置，通常按钮安装在室内，而铃铛则安装在室外门口或者室内的适当位置。接下来，找到按钮和铃铛上的接线端口。按钮通常有两个端口，一个是输入端口，一个是输出端口；而铃铛通常只有一个端口。

接线的第一步是将按钮的输入端口与电源的正极连接。这可以通过一根导线将按钮的输入端口与电源的正极相连来实现。接下来，将按钮的输出端口与铃铛的端口连接。同样，使用一根导线将按钮的输出端口与铃铛的端口相连。

接线完成后，确保导线连接牢固，没有松动或者接触不良的情况。还需要检查电源是否正常工作，以及按钮和铃铛是否能够正常工作。如果出现问题，可以检查导线连接是否正确，或者更换电源和按钮。

普通门铃接线图的接线步骤包括确定按钮和铃铛的位置，连接按钮的输入端口与电源的正极，连接按钮的输出端口与铃铛的端口，并确保导线连接牢固。这样，当按钮被按下时，电流就能够流向铃铛，使其发出声音。
