恒压供水没有压力罐,变频恒压供水系统瘫痪,老电工疑惑,病根不仅是压力表这么简单

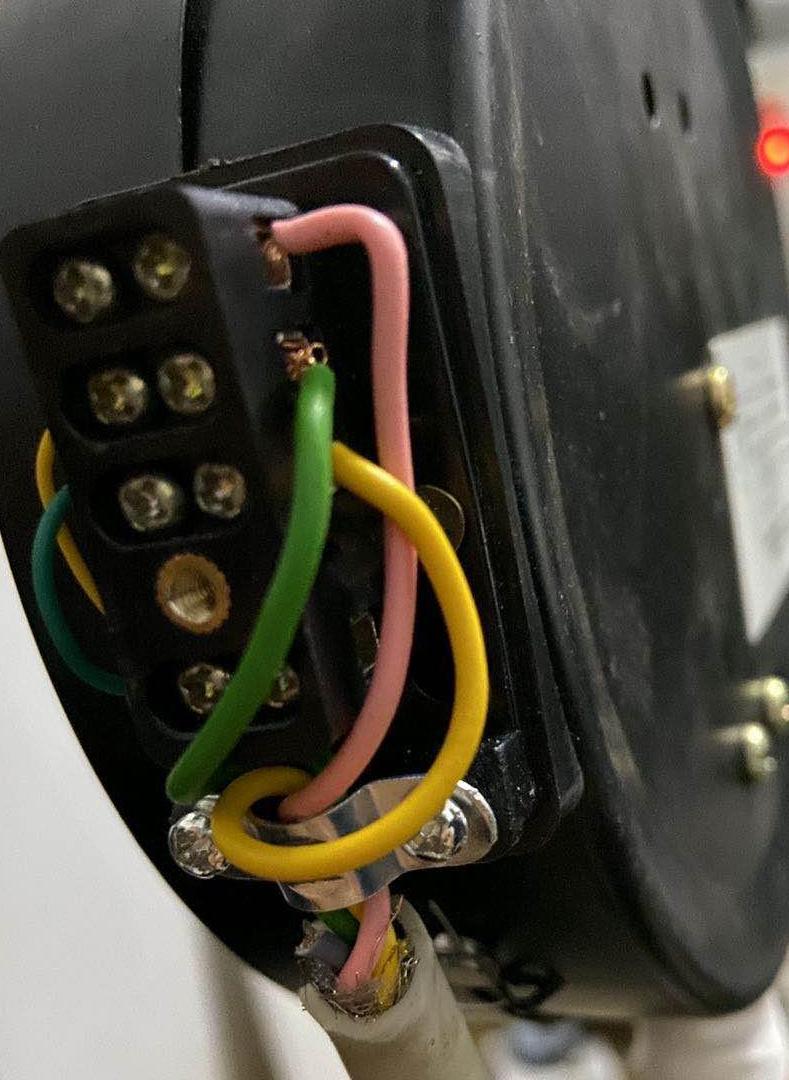

众所周知,远传压力表和变频器配合,可以组成恒压供水系统,带动水泵向用户做恒定压力的供水。智能方便的也会出现一些问题,各种各样的问题会导致系统的瘫痪,影响供水。今天我就遇到了一个特殊的问题,搞了很长时间才解决。 现场问题再现,是这样的: 客户打来说是:“压力太高,不受控制,无法调节压力”。我的第一反应就是:可能是压力表接线不对,也有可能是参数设置问题,还有可能是压力表坏了或者变频器的AI端口坏了。我需要挨个排除是哪一种故障。 我问了一下用户现场情况,用户反馈道:设定2公斤,压力表已经到4.5公斤了,变频器的反馈压力是0,一直不停机。根据我的经验:压力表损坏、变频器参数设置错误,是主要原因。 我先视频检查了变频器的参数设置,没有问题。 我让客户把变频器的接线和压力表的接线拍给我,如下图: 需要用到的变频器端子是:AI2(电压信号),10V,GND,变频器接线也没有错。 压力表和变频器的对应接线是:粉色对应GND,绿色对应10V,黄色对应AI2(电压信号),接线也没有错。压力表的接线如下图: 难道真的是变频器的AI2端子出问题了?这种情况,如果我在现场,一测便知,可是我不在现场,用户不会测,那么只能让用户找一根“短接线”简单测一下了,把AI2和10V短接,变频器反馈有最大压力,可见变频器的AI2端子基本没有问题。 那问题出在哪里呢?这个很头疼。最终我还是决定把方向对准压力表和信号线,再让客户检查一遍信号线,又让客户拍了一张压力表端子的图片,如下: “我的个乖乖”,终于发现问题了。第一张拍的是另外一侧,没有看到这个电阻;问题一定就出在这个电阻身上,因为标准的远传压力表是不带这个电阻的恒压供水没有压力罐,加了电阻,接线方式就不对了,电压等级对不上了。电路图如下图: 变频器信号电压是10V,应该把3号黄线接到4号端子上,这样就对了。至此,问题终于解决了。 通过此案例,分享给大家一下经验,那就是,即使是原理很简单,出现问题,也可能很难查找,思路要清晰,一步一步排查,最后一定要考虑特殊情况。大家有什么案例可以在评论里分享,共同学*。 |
