没有排污管想装马桶,马桶设计注意事项!

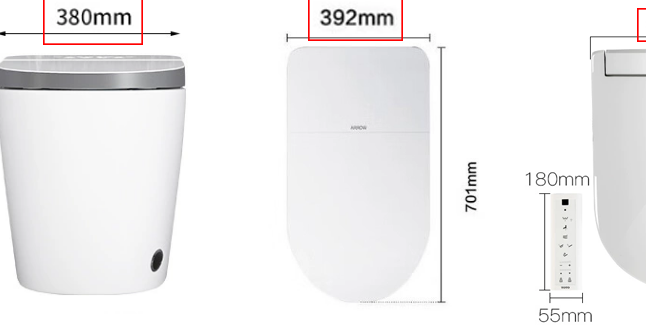

马桶设计注意事项 HJSJ-2023 经华建工艺学会会员反映马桶设计施工出现较多低级错误,现作以及下指正、望各设计师加以注意。 马桶设计需注意下列问题: 1、插座、给水点设计问题; 2、马桶排污管安装尺寸问题; 3、马桶边地漏设置问题; 4、插座、给水点两侧预留尺寸与高度问题。 避免出现上述错误情况;华建环境设计研究所联合华建工艺学会编写发布《马桶设计注意事项》。 1、插座、给水点设计问题 由于给水点位施工图与插座点位施工图两张图纸是分开绘制的,导致设计师在同一位置上放置了两个点位,施工期间水电工并未发现该问题。 竣工验收才发现给水点与插座点出现在同一边,导致给水点安装马桶喷枪后容易滴水与强电插座距离较近容易出现导电安全隐患。 △给水点位施工图与插座点位施工图分开绘制 △插座与角阀不宜同侧安装 2、马桶排污管安装尺寸问题 马桶排污管安装要求离墙305~400,留孔距测量时水电工按未完成墙面厚度进行测量。 瓦工进出后发现墙面平整度不够重新找平贴砖,贴砖完成后墙体厚度增加了50mm, 导致马桶安装孔与排污管孔动不能相应对接,需增加转换器才能安装上,导致马桶容易拥堵渗水。 注意:水电工在测量马桶排污口尺寸时需把瓦工铺贴瓷砖的厚度预留上!!! △贴砖后,马桶排污管安装要求离墙305~400 3、马桶边地漏设置问题 马桶边地漏应设置在给水点位置,这样喷枪有水滴可以顺势排走,反之安装在没有地漏边上容易产生积水不便清理。 △马桶边地漏应设置在给水点位置 4、插座、给水点尺寸问题 ▶ 4.1、 插座、角阀两侧预留尺寸 市面上常见的智能马桶宽度约为400mm,所以插座、角阀安装两侧距离宜为:以排污口为中心没有排污管想装马桶,左右两边各预留280mm。 如果距离太近,安装智能马桶时容易顶到插座或角阀,造成马桶背部不靠边的情况。 △市面上常见的智能马桶宽约为400mm

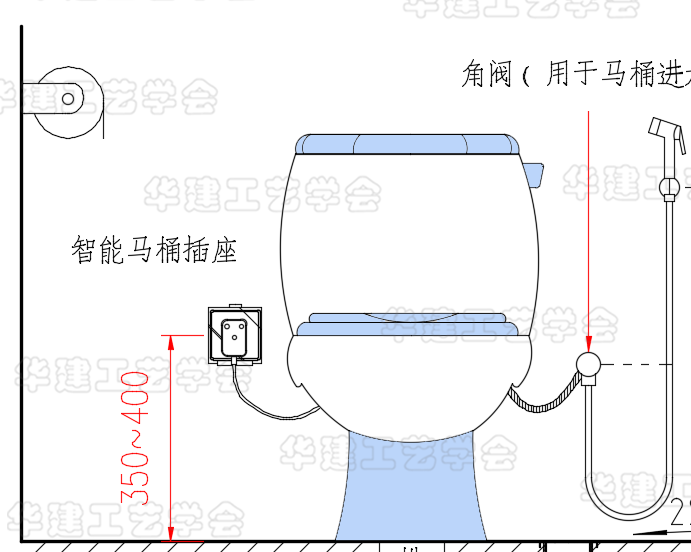

△以排污口为中心,左右两边各预留280mm ▶ 4.2、 插座高度 插座安装高度宜为350~400mm,插座带防水罩。 ▶ 4.3 、 角阀安装高度 角阀安装高度宜为300~400mm, 喷水枪安装高度宜为600~650mm。
最后: 以上为本章节的全部内容,主要是讲述了智能马桶设计注意事项。 |
