民用建筑的基本构件及其作用

一般民用建筑是由基础、墙和柱、楼板、屋顶、楼梯和门窗等组成。

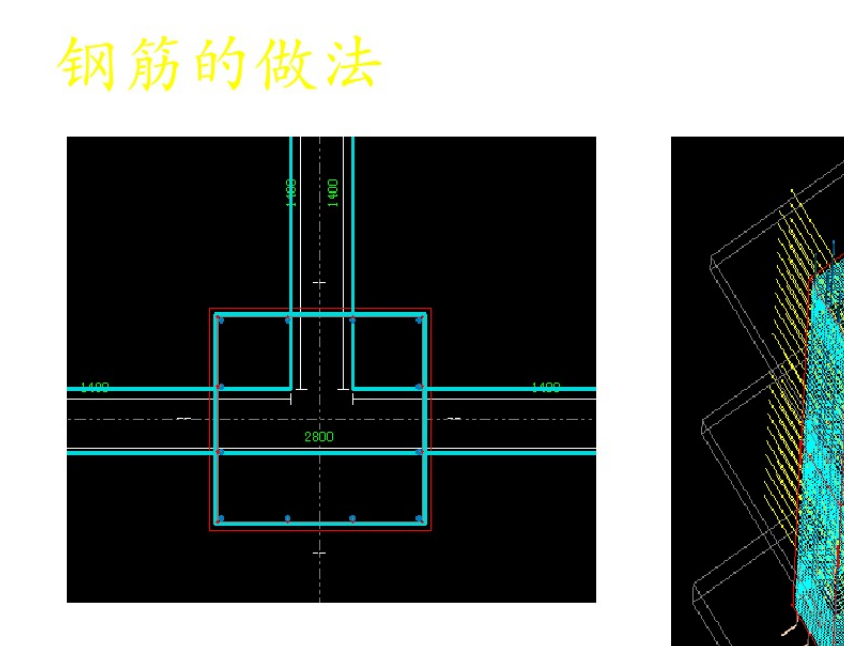

柱的砌体拉接筋构造

建筑剖面图

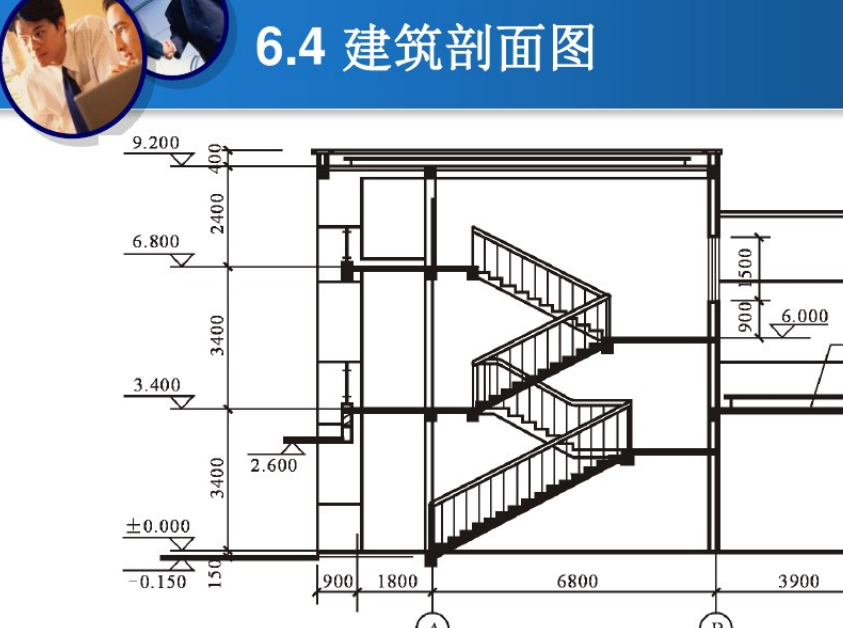

下面以某办公楼的A-A剖面图（图613）为例，介绍剖面图的主要内容、阅读方法与绘制步骤。

建筑剖面图的主要内容∶

屋顶平面图

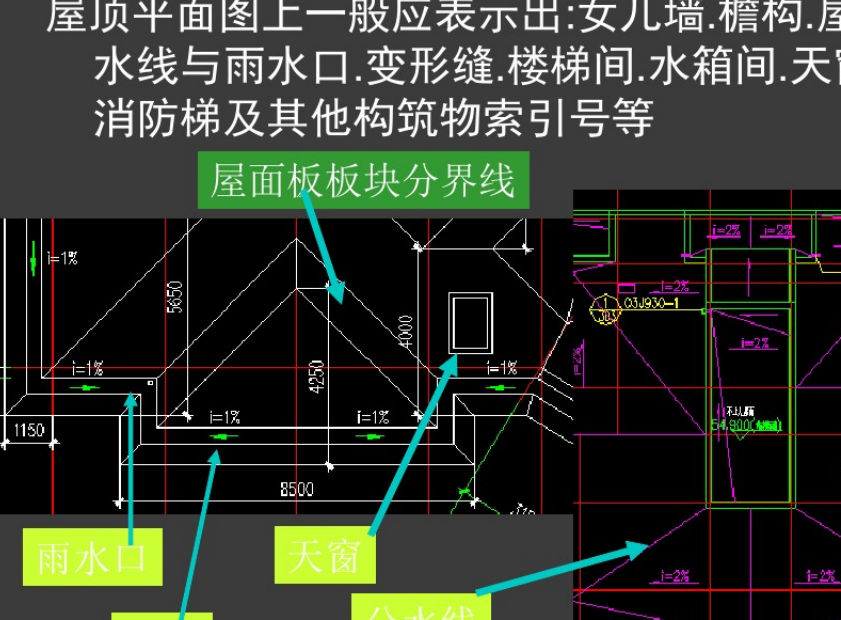

屋顶平面图上一般应表示出∶女儿墙、檐构、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔消防梯及其他构筑物索引号等

梁箍筋

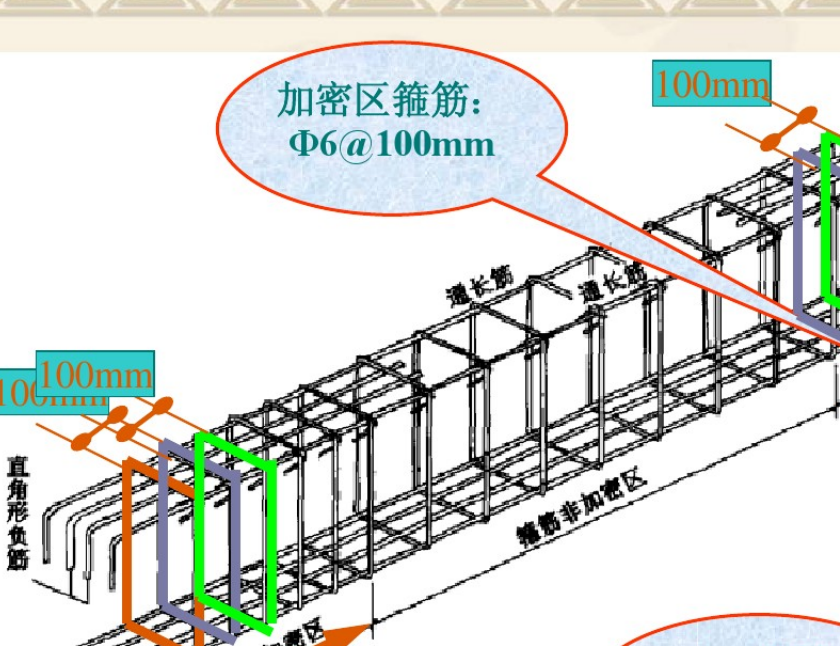

包括钢筋级别、钢筋直径与间距，钢筋肢数。当为抗震设计时，用斜线"/"区分梁端箍筋加密区与梁身非加密区长度范围内箍筋的不同间距。

例如∶ φ8@100/ 200（2），表示箍筋为级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。

板式楼梯平台板的注写

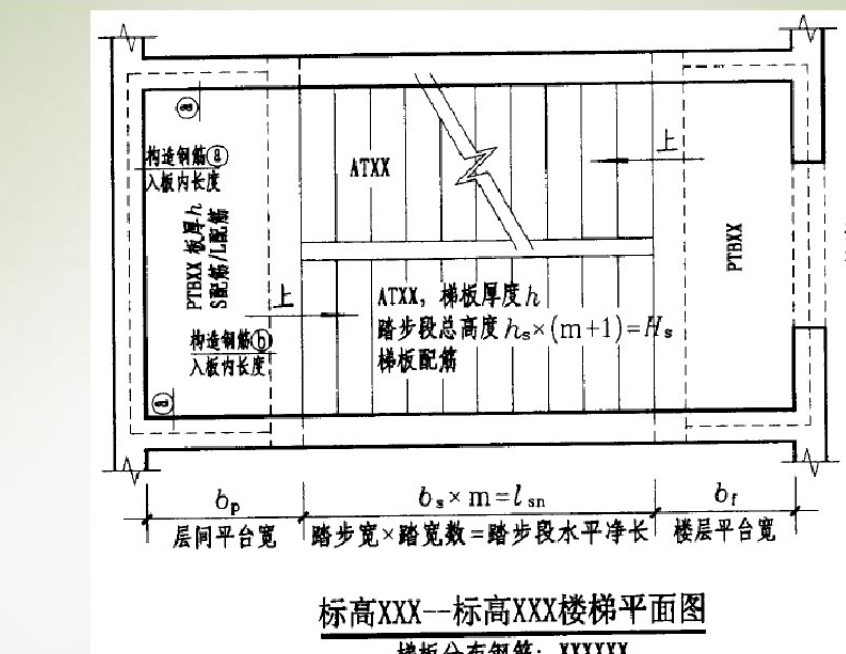

平台板中部注写内容有4项∶

S配筋和L配筋之间用"/"分隔开;在板内四周原为注写构造钢筋与伸入板内长度;平台板和梯板的分布钢筋注写在图名下方。

门窗过梁

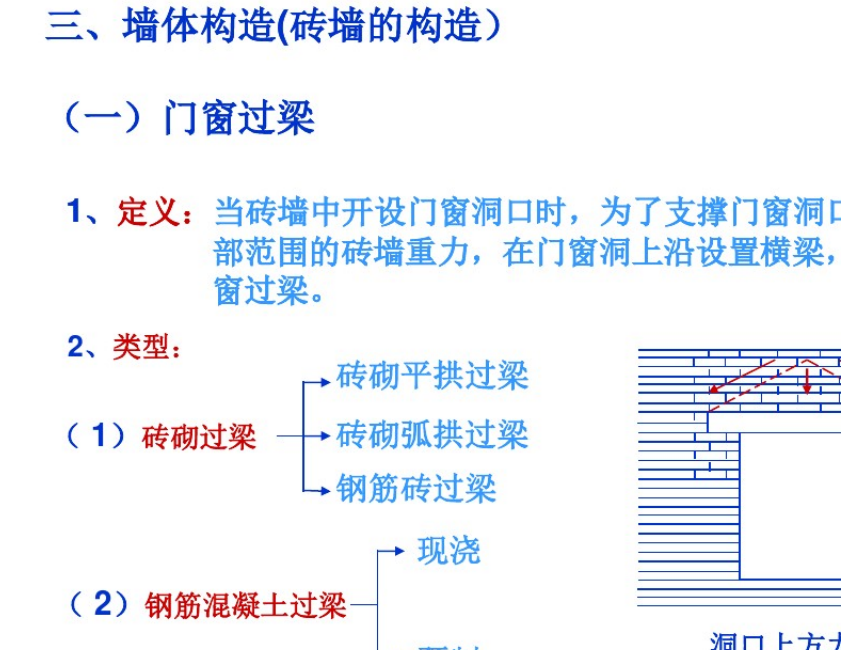

定义∶当砖墙中开设门窗洞口时，为了支撑门窗洞口上方局部范围的砖墙重力，在门窗洞上沿设置横梁，称为门窗过梁。
