什么是约束边缘构件，剪力墙要点总结

1.剪力墙定义

根据墙肢截面高度与厚度之比n进行定义：n≥8时为一般剪力墙；4≤n＜8时为短肢剪力墙（截面厚度≤300mm）；n＜4时为异形柱（截面几何形状为L形、T形和十字形）。

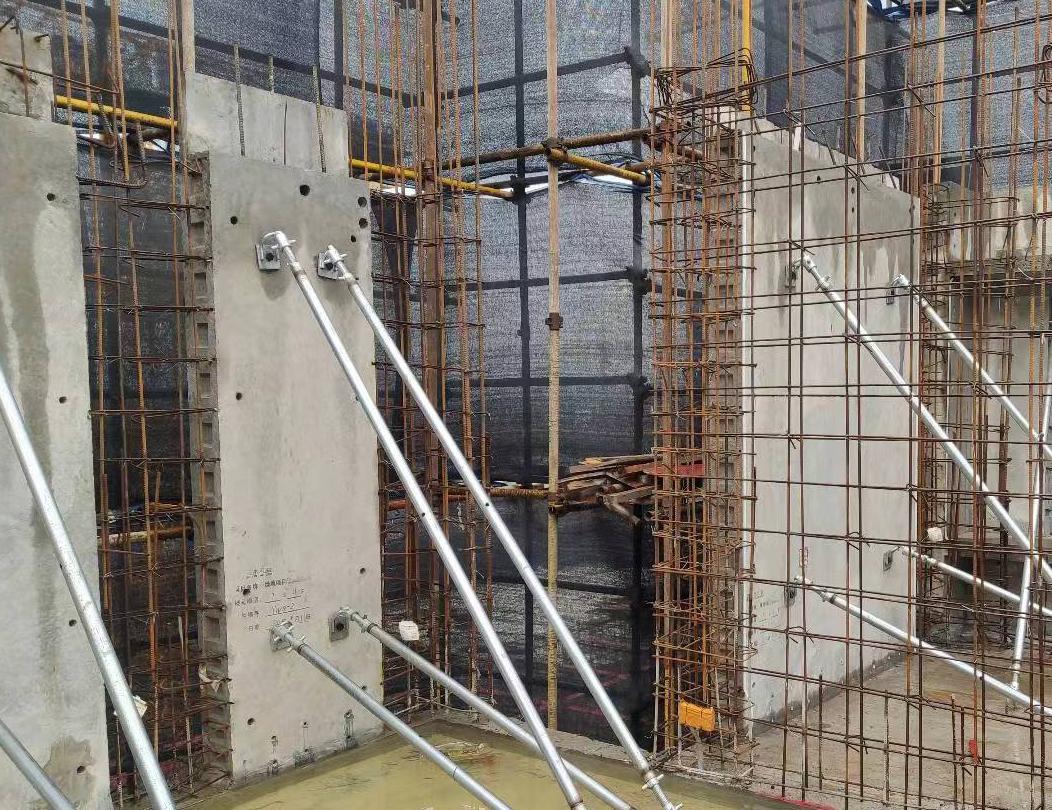

现场图片

2.底部加强区

从地下室顶板算起，高度取底部两层与墙体总高度1/10的较大值。计算嵌固端不位于地下室顶板时，底部加强部位宜往下延伸到计算嵌固端。

现场图片

3.墙身配筋

《高规》7.2.3：高层剪力墙结构的竖向和水平分布钢筋不应单排配置。剪力墙截面厚度不大于400mm时，可采用双排配筋；大于400mm、但不大于700mm时，宜采用三排配筋；大于700mm时，宜采用四排配筋。各排分布钢筋之间拉筋的间距不应大于600mm，直径不应小于6mm。

《高规》7.2.17：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％。

《高规》7.2.18：剪力墙的竖向和水平分布钢筋的间距均不宜大于300mm，直径不应小于8mm。剪力墙的竖向和水平分布钢筋的直径不宜大于墙厚的1/10。

《高规》7.2.19：房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的的配筋率不应小于0.25%，间距均不应大于200mm。

一般设计所用墙身表：

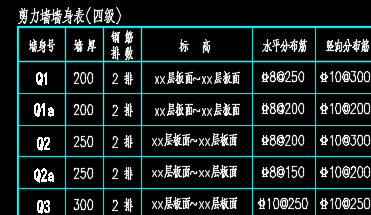

抗震四级墙身表

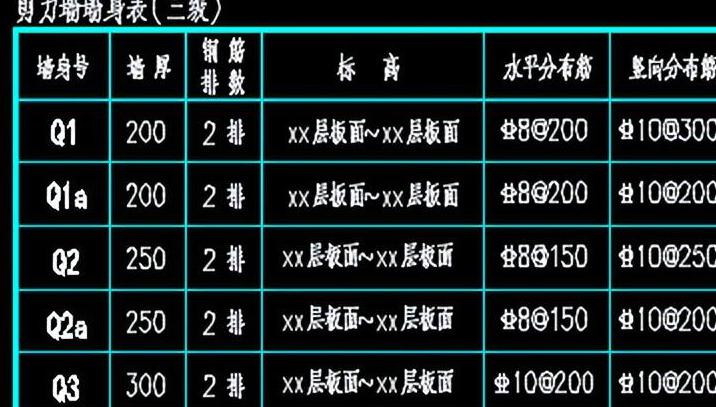

抗震三级墙身表

4.边缘构件

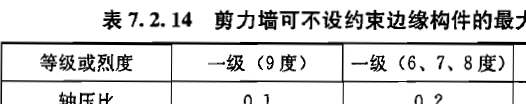

《高规》7.2.14：一、二、三级剪力墙底层墙肢底截面的轴压比大于表7.2.14的规定值时，以及部分框支剪力墙结构的剪力墙，应在底部加强部位及相邻的上一层设置约束边缘构件，其余部位设置构造边缘构件。

轴压比：一级（9度）≤0.4，一级（6~8度）≤0.5，二、三级≤0.6。

约束边缘构件YBZ：

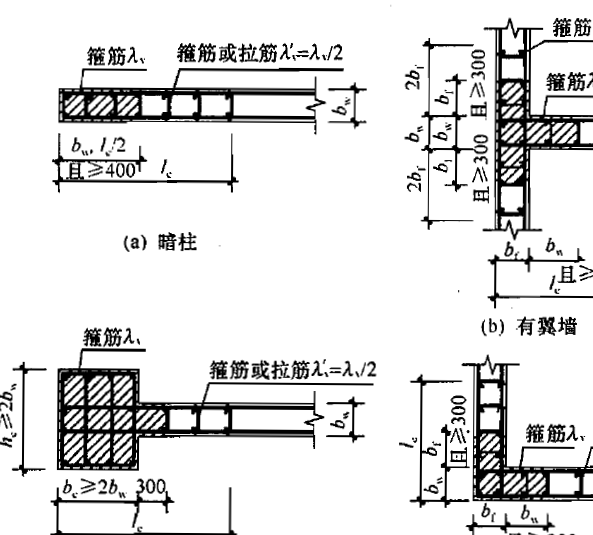

约束边缘构件

配筋率：抗震等级一、二、三级分别≥1.2%、1.0%、1.0%，且≥8φ16、6φ16、6φ14。

箍筋、拉筋：竖向间距一级≤100mm，二、三级≤150mm；水平向肢距≤300mm，且≤竖向钢筋间距的2倍。

体积配箍率：

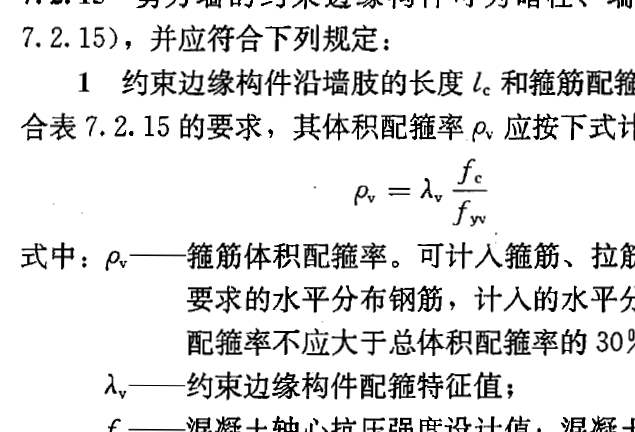

体积配箍率公式条文

一般设计时，配箍特征值取0.2计算，混凝土轴心抗压强度设计值和钢筋抗拉强度设计值（常用的钢筋取值360）均可查表可得。

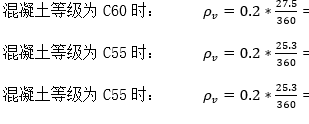

体积配箍率计算过程

其他不同混凝土强度，以此类推计算。

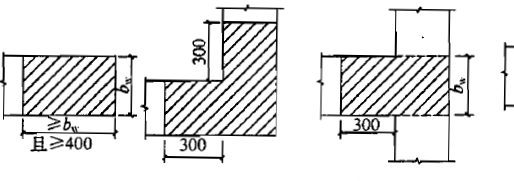

构造边缘构件GBZ：

平面外搭接梁时，设置暗柱。

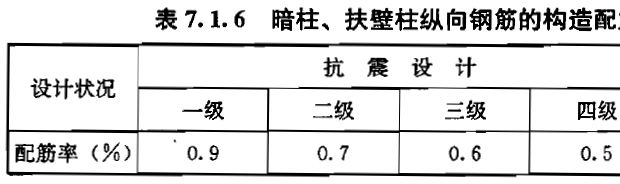

暗柱配筋率需注意注引问题，常用的三级钢增加0.05。

箍筋直径抗震等级一、二、三级≥8mm，四级≥6mm；

箍筋间距抗震等级一、二、三级≤150mm，四级≤200mm。

5.短肢墙：

轴压比：抗震等级一、二、三级≤0.45、0.50、0.55，一字墙对应减0.1。

配筋率：底部加强区一、二级≥1.2%，三、四级≥1.0%；其他区域一、二级≥1.0%什么是约束边缘构件，三、四级≥0.8%。

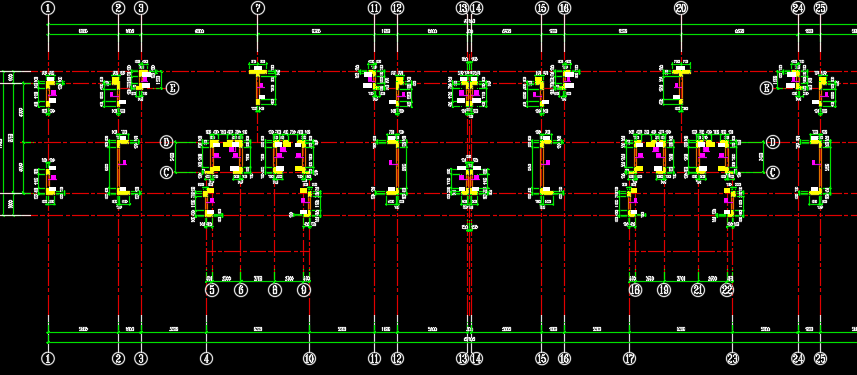

剪力墙结构图纸

6.设计要点
